Quạt máy nén khí là gì
Quạt là linh kiện quan trọng trong máy nén khí. Nó là trái tìm của hệ thống tản nhiệt cho dầu máy nén khí kiểu làm mát gió. Quạt giúp hút hoặc đẩy gió mát qua giàn tản nhiệt nhôm lấy đi lượng nhiệt của dầu và khí. Nhờ đó làm giảm nhiệt độ dầu bôi trơn. Dầu sau khi được hạ nhiệt sẽ được đưa trở lại bình dầu, dẫn tới đầu nén bôi trơn hấp thụ tiếp nhiệt lượng sinh ra trong quá trình nén khí rồi lại quay trở lại giàn làm mát
Trong điều kiện hoạt động liên tục quạt cần được bảo dưỡng như bơm mỡ, thay bi, cân bằng động hoặc thay thế trong quá trình xử dụng.
Quạt không đạt công suất sẽ khiến cho nhiệt độ dầu máy nén tăng cao, dẫn đến ngưng hoạt động. Trong nhiều trường hợp hư hỏng quạt gây hư hỏng két tản nhiệt do va đập cơ khí. Chính vì vậy, các máy nén khí nói chung và máy nén khí Atlas Copco luôn cần có quạt làm mát hoạt động ổn định để đảm bảo máy hoạt động liên tục mà không có trục trặc gì.

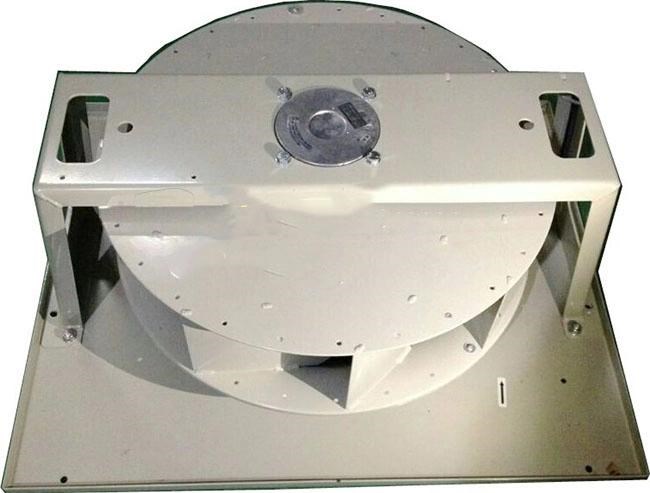

Thông số kỹ thuật của quạt
Air Compressor Cooling Fan Technical Data
| Product Name | atlas copco air compressor cooling fan |
| Part number: | 1622364601 / 1622364661 |
| Application scope | GA55+-GA75+ |
| Công suất điện | 2.0kw |
| Tốc độ | 950rpm/min |
| Áp suất gió | 1bar |
| Diameter | 630mm |
| Dimension/Long×Wide×High | 800*800*600(mm) |
| Chất liệu | Kim loại |
| Kiểu quạt | Quạt ly tâm cánh cong (backward curve-BC) |
| Chỉ định | Dùng cho máy nén Atlas copco GA và di động |
| Trọng lượng | 70Kg |
| Độ ồn | 35-40dB(A) |
Đặc điểm quạt làm máy nén khí Atlas Copco
Thừa hưởng đặc tính của quạt ly tâm cánh cong hay thường gọi quạt hướng trục (backward curve-BC). Quạt có độ ồn cao, tiêu tốn điện năng hơn quạt FC. Đặc biệt có đặc tính cơ tự giới hạn công suất, ít bị cháy motor. Quạt cũng có hiệu suất tốt khí hoạt động ở áp suất cao. kém hiệu suất khi hoạt động ở áp suất thấp. Song đây lại chính là nguyên nhân tiềm ẩn cho những lỗi nhiệt độ cao
- Việc lắp đặt khoang chứa quạt không kín làm giảm áp suất quạt, làm giảm hiệu quả giải nhiệt của quạt. Dẫn đến nóng máy
- Quạt có khả năng tự giới hạn công suất nên trong một số trường hợp motor trục trặc điện / quạt dùng biến tần có thể dẫn tới máy nén nhiệt độ cao nhưng khó phát hiện nguyên nhân từ quạt.
Những lưu ý khi lắp đặt Quạt làm mát máy nén khí Atlas Copco
Khi lắp đặt thay thế quạt làm máy máy nén khí Atlas Copco cần chú ý các điểm sau:
Chú ý chiều quay của quạt đúng chiều mũi tên ghi trên thân quạt. Quạt ngược chiều quay khó phát hiện hơn loại khác. Chiều quay đúng là chiều cong của cánh hướng gió vào trục của quạt, chiều gió ra đẩy ra khoang chứa quạt ra ngoài.
Với trường hợp lắp ống thông gió có chiều dài trên 3m cần lưu ý gia cố khoang chứa quạt không bị khuỳnh vỏ tôn lộn ngược gió nóng lại khoang máy.
Cần chọn chính xác partnumber của quạt đúng chủng loại của máy. Mặc dù có cùng kích thước nhưng chúng có tốc độ vòng quay khác nhau giữa các model máy. Kể cả giữa 02 máy máy cùng công suất. Máy Atlas dòng GA thường có đầu nén nhỏ hơn 01 cấp so với Ga+. Lượng nhiệt sinh lớn hơn nên cần quạt có công suất lớn hơn, thường thì tốc độ vòng quay của nó lớn hơn và ồn hơn quạt dùng cho dòng máy GA+.
